迷你垂直風力發電機，帶尼龍扇葉，支持3D打印機，鋁制結構，電動機功率55瓦，可用作電流發生器或發電機。通過增加發電機的規模和使用更強大的電動機，可以實現更大的風力發電機并且更強大。風力發電機可以安裝在露臺的欄桿上或其他地方。

關于葉片的結構，各種解決方案都是可能的。在第一個版本中，我們使用了一個2米長的PVC溝槽通道，直徑為125毫米，切成四個300毫米長的部件，一個M8螺紋桿，一個67毫米直徑的齒輪和44個齒插入，一個直徑16毫米的小齒輪和10個齒固定在電機軸上，支架由ABS制成，可以進行3D打印，將刀片連接到螺紋桿和4個軸承8x22x7 mm。

也可以用四片鋁，鋼，銅等替換PVC溝槽的四個部分……尺寸為300x220x1.5mm，在較長的一側彎曲以插入適當?shù)腁BS支撐。與小齒輪齒接觸的最大齒輪允許我們的電機軸旋轉，產生與風速成正比的電壓。

得益于Futura Group創建的新型40x40x40厘米打印機，我們再次使用Google SketchUp設計了第二個版本，該版本涉及在一個區塊中構建風力葉片，由Futura Group實驗室打印，始終采用ABS。該解決方案使我們可以大大減少垂直風力發電機所需的部件。

如您所見，這種風力渦輪機很小，但沒有什么能阻止您制造更大葉片的版本并使用功率更大的電機。如現在所知，替代能源的主要問題不僅是產生的能量，而且最重要的是能夠在沒有風（在我們的情況下）或沒有太陽的情況下積累它以便以后使用的可能性。用于光伏系統。同樣對于我們的風力發電機，它也有這個問題，以避免我們決定儲存使用電池和充電調節器產生的能量。

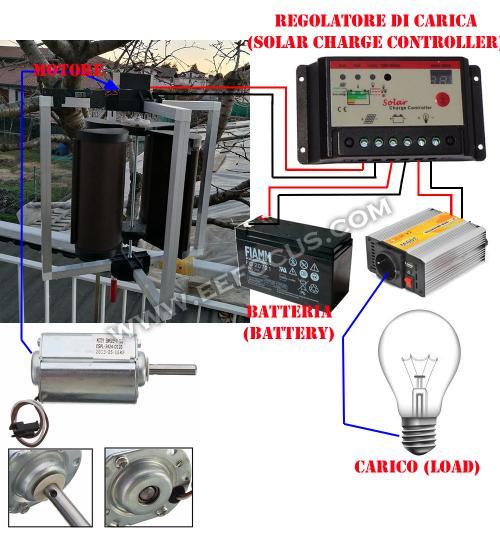

必須根據我們想要累積的能量來選擇電池容量。該系統由一個充電調節器，一個或多個蓄電池組成，如果您想為220 VAC設備供電，則需要一臺能夠?qū)⒅绷麟妷海?2/24 VDC）轉換為交流電壓（220 VAC）的逆變器）。
